APF有源电力滤波器
  • APF有源电力滤波器

    型号:APF-100A-380V-3P4L

    APF通过外部互感器CT,实时检测电网电流或者负载电流,控制器通过快速傅里叶变换提取出负载的基波电流、各次谐波电流,通过dq旋转坐标得到有功、无功、负序等数据,然后通过IGBT功率变换器产生与补偿目标(谐波、无功、不平衡)大小相等相位相反的补偿电流注入电网,实现对电网侧的电能质量改善功能。

    产品介绍

    APF工作原理
    APF通过外部互感器CT,实时检测电网电流或者负载电流,控制器通过快速傅里叶变换提取出负载的基波电流、各次谐波电流,通过dq旋转坐标得到有功、无功、负序等数据,然后通过IGBT功率变换器产生与补偿目标(谐波、无功、不平衡)大小相等相位相反的补偿电流注入电网,实现对电网侧的电能质量改善功能。


    模块化
    各模块单元独立运行,无需中央控制器,任意模块故障后自动退出,其余模块在额定电流下自动平均承担负载,整机继续运行。方便用户的日常运行与维护。
    根据N+1冗余理论,设备每冗余一级,可靠性提高一个数量级。模块化结构尤其适合对电能质量要求高的用户需求。

                                          机架内功率模块

    现场安装
    用户可选择上方穿母排接线或下方穿电缆接线,可选择负载侧或电网侧为外部电流CT采样点。

    现场安装接线图



    组合无限制
    APF、SVG、TSC三种不同类型的不同规格的模块之间可以任意搭配,实现丰富的功能。APF/SVG还可与第三方电容器补偿共同使用;例如:150A APF+50A APF+50kvar SVG+100kvar C。搭配的原则与实现的功能实现“更经济的补偿方案”。

    模块配电
    除了固定方式不一样外,壁挂式与机架式的接线是一样的。

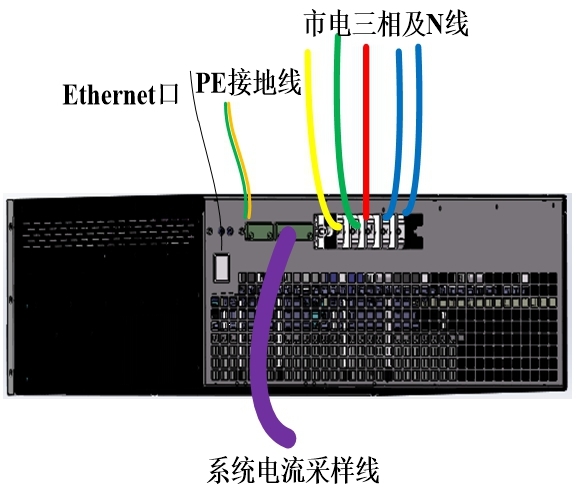

    单机各接线端口示意图:


    并机配电
    用于并机的各模块根据现场情况进行固定安装。并机台数不可以超过6台,用于并机的各单模块的功率线连接与单机接线完全一样,CT线连接推荐采用串联方式,如下图所示:

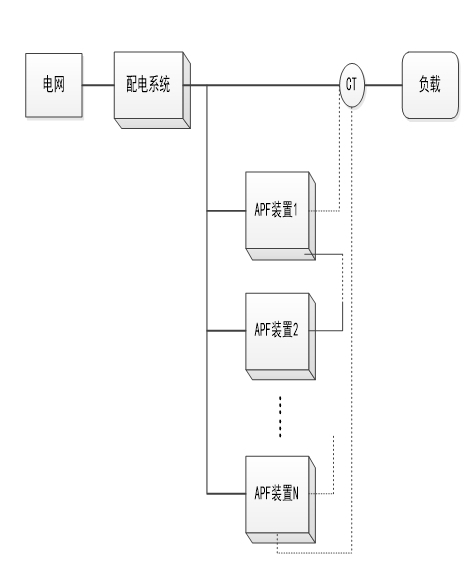

    NAPF并联安装示意图:


    3-1为目前我司可提供的各种选配件列表,供客户根据实际情况选择订购。

    3-1 APF选件列表

    选件

    选型

    备注

    外接CT组件

    请联系销售产品工程师

    150/5~10000/5间可选过大的CT变比(如25A机型的CT2000/550A机型的CT4000/5)不适用于单机或者CT副边并联接法的并机系统。

    CT线缆组件

    请联系销售产品工程师

    配置套数由并机台数或是CT安装方式决定,详见CT线缆组件部分说明

    柜内交/直流散热风扇

    请联系销售产品工程师

    由客户根据集成系统中需要选择

    监控组件

    请联系销售产品工程师

    8寸触摸液晶屏及监控系统,适用于集中监控使用或机柜柜门人机界面

    注:开关及线缆方面的选型及安装请参照国标、行标及行业通用规范去实施;CT副边线缆部分推荐使用屏蔽双绞线。

    CT接线方式
    APF并机时CT副边线缆推荐优先使用串联接法。
    当CT副边采用并联接法时,从外接CT上出来的控制线缆到各单机间距离应该保持一样的长度,从而达到均流的效果。并机线缆一般不要大于15m,如果选择的线缆长度大于30m,需要针对性的解决(如加强屏蔽或采用电阻率更小的电缆等方式),长度大于30m的并机线缆请提前与我司产品工程师联系。
    下面以两并机为例说明信号电缆如何连接,请见图3-5和图3-6,这两个图中S1和S2表示其中一相CT的两个输出端口,其中图2-5为并机时CT并联接法示意图,这种连接方式要求S1和S2分别到两个端子的线缆长度要一致,以保证并机间的均流。
    图3-5和图3-6都是以两并机为例,多机并联时均可以参考这两个图的接法。



         图3-5  CT线并联连接示意图         3-6  CT线串联连接示意图

    性能规格

    4-1环境特性

    环境特性

    单位

    APF 100P

    噪音(1米内)

    dB

    56

    海拨高度

    m

    <1500m1500米以上按照

    GB/T3859.2降额使用

    相对湿度

    -

    5%~95%,无凝露

    工作温度

    -1040

    APF储运温度

    2070



    4-2 APF100P交流输入(市电)

    电网参数

    单位

    APF 100P

    额定输入线电压

    Vac

    380/400/415

    输入相电压范围

    Vac

    132V264V

    频率

    Hz

    50/60Hz

    (范围:45Hz63Hz



    4-3整机效率,损耗和空气交换

    市电模式

    单位

    APF 100P

    整机效率

    大于97

    正常模式(满载)损耗

    kW

    小于2.5

    强制风冷

    L/sec

    151



    4-4  APF100P机械特性

    机械特性

    单位

    APF 100P

    机械尺寸,W×D×H

    mm

    500×580×240

    重量

    kg

    40

    毛重

    kg

    50

    颜色

    N/A

    RL7035(或客户订制)

    防护等级

    N/A

    IP20



    4-5  APF系列尺寸



    产品型号

    模块外形尺寸/mm

    长*深*高

    安装尺寸mm

    APF-75P

    570*500*550*200

    538*120

    APF-100P

    570*500*580*240

    538*140

    APF-150P

    570*500*640*270

    538*190

    注意事项:
    1、APF为模块化设计,日常维护只需要观察液晶屏上显示数据是否正确,有任何异常请立即下电并与我司客服工程师联系;
    2、APF为强电产品,为了确保维护人员的安全,在产品正常运行时不允许去接触该产品的任何带电部分,要经常检查产品的接地点是否连接可靠。

    日常保养:
    APF由于实现了风道隔离,所以一般应用环境中不需要加装滤尘网,但对于恶劣环境,如高温、高湿、多导电粉尘类的环境,在做现场应用方案时要与我司产品工程师联系,确认具体现场散热方案。

    故障判断:
    1、错误使用:如CT线接反、功率线相序接反或者参数设置错误等,这类故障在开机调试时注意观察各数据是可以发现,如果有补偿效果很差但没有告警信息的请与我司产品工程师联系;
    2、液晶屏显示告警信息:请直接与我司产品工程师联系;
    3、上电无反应:请直接与我司产品工程师联系。

    注意:为了您的人身安全,无论任何故障,未经我司允许不得私自拆机。
