屏蔽设施滤波器
  • 屏蔽设施滤波器

    型号:AC-NX30C

    1、低电压降,低泄露电流,插入损耗高,具有不错的辐射干扰抑制性能。2、广泛适用于机房电磁屏蔽室、可控硅变流设备、核磁共振房、信息安全保密室、暗室、电子房舱、净化电源设备的电源端滤波和流水线、变流变频设备、净化电源、局放试验等工业设施、设备的电源滤波。

    产品介绍

    产品识别码:

    例如1:AC-1X30C
    (公司代码:AC为公司简称,单相380V电压,1为一线制(1根火线)/也可做成1根火线和1根零线、常规默认无地线(螺
    栓接地)/可另加地线,30为额定电流30A,C为滤波级数三级滤波。)
    例如2:AC-2X30C
    (公司代码:AC为公司简称,单相220V电压,2为二线制(1根火线和1根零线)/也可做成1根火线1根零线和1根地线、常
    规默认无地线/可另加地线,30为额定电流30A,C为滤波级数三级滤波。)
    例如3:AC-4X30C
    (公司代码:AC为公司简称,三相380V电压,4为四线制(3根火线和1根零线)、常规默认无地线,30为额定电流30A,C为滤波级数三级滤波。)
    例如4:AC-5X30C
    (公司代码:AC为公司简称,三相380V电压,5为五线制(3根火线1根零线和1根地线)、常规默认有地线,30为额定电流30A,C为滤波级数三级滤波。)

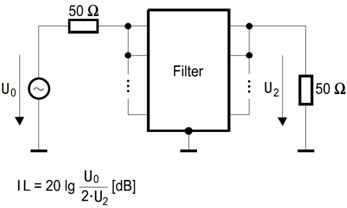

    产品电路图:

    产品型号表:

    产品型号
    额定电流(A)
     额定电压(V)
    工作频率(Hz)
    绝缘电阻(MΩ)
    滤除频率波段
    插入损耗
    AC-1X10C
    10
    380
    50/60
     100
    14KHz~40GHz
    70dB~100dB
    AC-1X20C
    20
    380
    50/60
     100
    14KHz~40GHz
    70dB~100dB
    AC-1X30C
    30
    380
    50/60
     100
    14KHz~40GHz
    70dB~100dB
    AC-1X50C
    50
    380
    50/60
     100
    14KHz~40GHz
    70dB~100dB
    AC-1X80C
    80
    380
    50/60
     100
    14KHz~40GHz
    70dB~100dB
    AC-1X100C
    100
    380
    50/60
     100
    14KHz~40GHz
    70dB~100dB
    AC-1X150C
    150
    380
    50/60
     100
    14KHz~40GHz
    70dB~100dB
    AC-1X200C
    200
    380
    50/60
     100
    14KHz~40GHz
    70dB~100dB
    AC-1X300C
    300
    380
    50/60
     100
    14KHz~40GHz
    70dB~100dB
    AC-1X500C
    500
    380
    50/60
     100
    14KHz~40GHz
    70dB~100dB
    AC-2X10C
    10
     110/250
    50/60
     100
    14KHz~40GHz
    70dB~100dB
    AC-2X16C
    16
     110/250
    50/60
     100
    14KHz~40GHz
    70dB~100dB
    AC-2X30C
    30
     110/250
    50/60
     100
    14KHz~40GHz
    70dB~100dB
    AC-2X50C
    50
     110/250
    50/60
     100
    14KHz~40GHz
    70dB~100dB
    AC-2X80C
    80
     110/250
    50/60
     100
    14KHz~40GHz
    70dB~100dB
    AC-2X100C
    100
     110/250
    50/60
     100
    14KHz~40GHz
    70dB~100dB
    AC-4X5C
    5
    250/440
    50/60
    100
    14KHz~40GHz
    70dB~100dB
    AC-4X10C
    10
    250/440
    50/60
    100
    14KHz~40GHz
    70dB~100dB
    AC-4X20C
    20
     250/440
    50/60
     100
    14KHz~40GHz
    70dB~100dB
    AC-4X30C
     30
     250/440
     50/60
     100
    14KHz~40GHz
    70dB~100dB
    AC-4X50C
     50
     250/440
    50/60
     100
    14KHz~40GHz
    70dB~100dB
    AC-4X70C
     70
     250/440
    50/60
     100
    14KHz~40GHz
    70dB~100dB
    AC-4X80C
     80
     250/440
     50/60
     100
    14KHz~40GHz
    70dB~100dB
    AC-4X100C
     100
     250/440
     50/60
     100
    14KHz~40GHz
    70dB~100dB
    AC-4X150C
     150
     250/440
     50/60
     100
    14KHz~40GHz
    70dB~100dB
    AC-4X200C
     200
     250/440
     50/60
     100
    14KHz~40GHz
    70dB~100dB
    AC-4X300C
    300
    250/440
    50/60
    100
    14KHz~40GHz
    70dB~100dB
    AC-4X400C
    400
    250/440
    50/60
    100
    14KHz~40GHz
    70dB~100dB
    AC-5X10C
     10
     250/440
     50/60
     100
    14KHz~40GHz
    70dB~100dB
    AC-5X20C
     20
     250/440
     50/60
     100
    14KHz~40GHz
    70dB~100dB
    AC-5X30C
     30
     250/440
     50/60
     100
    14KHz~40GHz
    70dB~100dB
    AC-5X50C
     50
     250/440
    50/60
     100
    14KHz~40GHz
    70dB~100dB
    AC-5X80C
     80
     250/440
     50/60
     100
    14KHz~40GHz
    70dB~100dB
    AC-5X100C
     100
     250/440
    50/60
     100
    14KHz~40GHz
    70dB~100dB
    AC-5X150C
     150
     250/440
     50/60
     100
    14KHz~40GHz
    70dB~100dB
    AC-5X200C
     200
     250/440
     50/60
     100
    14KHz~40GHz
    70dB~100dB
    AC-5X300C
     300
     250/440
     50/60
     100
    14KHz~40GHz
    70dB~100dB
    AC-5X400C
     400
     250/440
     50/60
     100
    14KHz~40GHz
    70dB~100dB
    AC-5X500C
     500
     250/440
     50/60
     100
    14KHz~40GHz
    70dB~100dB
    AC-5X600C
     600
     250/440
     50/60
     100
    14KHz~40GHz
    70dB~100dB
    备注:以上为部分标准产品,我公司可以根据客户要求特殊设计。

    技术规格与特点:

    1、滤波器内置共模电流补偿阻流圈,使用时请确认进线和回线电流总是流过同一只滤波器。滤波器间不可并联扩流。
    2、屏蔽设施滤波器,相(火)线、零线一定要接对,否则会造成滤波器、系统工作不正常,接触电流、漏电流大幅升高而影响安全。
    3、额定电压:250VAC/VDC 440VAC
    4、试验电压:线-线 1000VDC 2S/1Min
                线-壳 1000VDC 2S/1Min额定电流
    5、额定电流:15~600A @40℃
    6、气候类别:25/85/21
    7、电压降/相:<1% of UR at 50Hz and IR
    8、额定频率:0~50/60Hz
    9、漏电流:@220VAC 50Hz 20℃
    10、放电电阻:1~1.5MΩ
    11、绝缘电阻:500VCD线与地 绝缘阻值>100MΩ
    12、屏蔽效能:14KHz~40GHz>70dB~100dB
    13、因该产品直接安装在机柜上面,机柜本身就已接地,故该产品常规默认无地线。若客户需要本产品壳体内加地线,请在定货时详细告知我司销售人员。
