高压启动电抗器
  • 高压启动电抗器

    型号:AC-QKSC

    AC-QKSC系列高压启动电抗器里面通过的交流电流,跟电机串联在一起使用。交流异步电动机在额定电压下启动时,初始启动电流是很大的,往往超过额定电流的很多倍(一般是5-7倍),为了减少启动电流对电网造成的影响,通常采用降低电压的方法来启动交流异步电动机,常用的降压方法是采用电抗器或者自耦变压器。交流电动机的启动过程很短(一般是数秒钟至两分钟),启动后就将降压启动的电抗器或者自耦变压器切除。该产品是根据高压异步电动机的启动特性设计的,匹配电动机的功率220KW-14000KW。

    产品介绍

    产品外观图:

    产品接线方式:

    产品识别码:

    例如:AC-QKSC-220KW-10KV
    (公司代码:AC为公司简称,Q为启动,K为电抗器,S为三相、D为单相,C为环氧浇灌,电机功率为220KW,额定电压为三相10KV。)

    性能指标及技术参数:

    1、可用于AC6KV-AC10KV系统。
    2、额定绝缘水平5KV/min。
    3、抗电强度:铁芯-绕组 3000VAC/50Hz/5mA/10s无飞弧击穿(工厂测试)。
    4、绝缘耐温等级:F级(155℃)以上,H级(180℃)以上。
    5、电抗器噪声≤65dB,过载能力≤1.35倍以内连续工作。
    6、绝缘电阻:1000VDC绝缘阻值≥100MΩ。
    7、适用额定功率:220KW-14000KW。
    8、启动时间:2min。
    9、产品执行标准:GB1094,GB10229,GB/T3859.3,JB5346。

    使用环境:

    1、海拔高度不超过2000米;
    2、运行环境温度-25度至+45度,相对湿度不超过90%;
    3、安装在户内,防止剧烈震动,周围无有害气体或者粉尘的场合,无易燃易爆物品;
    4、周围环境应有良好的通风条件,如装在柜内,应加装通风设备。
    5、当启动时间满2分钟(一次或者数次之和),应该冷却6小时以上才可以再次启动。
    6、电抗器工作时,注意安全距离、严禁触摸,防止高温烫伤或电击。

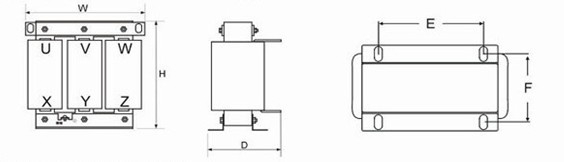

    下表中数据仅选择最常规的配置: 电抗器电压:三相10KV、6KV,具体选型可来电咨询.

       产品型号
     电 压
    启动功率
    W
    D
    H
    E
    F
    AC-QKSC-220KW-10
    10KV
    220KW

    760

    400
    835
    400
    320
    AC-QKSC-250KW-10
    10KV
    250KW
    760
    400
    835
    400
    320
    AC-QKSC-280KW-10
    10KV
    280KW
    760
    400
    835
    400
    320
    AC-QKSC-315KW-10
    10KV
    315KW
    780
    400
    840
    400
    320
    AC-QKSC-355KW-10
    10KV
    355KW
    780
    400
    850
    400
    320
    AC-QKSC-400KW-10
    10KV
    400KW
    780
    400
    850
    400
    320
    AC-QKSC-450KW-10
    10KV
    450KW
    820
    450
     875
    450
    350
    AC-QKSC-500KW-10
    10KV
    500KW
    820
    450
    885
    450
    350
    AC-QKSC-560KW-10
    10KV
    560KW
    820
    450
    890
    450
    350
    AC-QKSC-630KW-10
    10KV
    630KW
    865
    450
    920
    450
    350
    AC-QKSC-710KW-10
    10KV
    710KW
    865
    450
    920
    450
    350
    AC-QKSC-800KW-10
    10KV
    800KW
    865
    450
    920
    450
    350
    AC-QKSC-900KW-10
    10KV
    900KW
    865
    450
    920
    450
    350
    AC-QKSC-1000KW-10
    10KV
    1000KW
    865
    450
    920
    450
    350
    AC-QKSC-1120KW-10
    10KV
    1120KW
     895
     450
     965
    450
    350
    AC-QKSC-1250KW-10
    10KV
    1250KW
    895
     450
     980
    450
     350
    AC-QKSC-1400KW-10
    10KV
    1400KW
    900
    480
     990
    450
    350
    AC-QKSC-1600KW-10
    10KV
    1600KW
    940
    450
     1020
    500
     350
    AC-QKSC-1800KW-10
    10KV
     1800KW
     950
    450
     1020
    500
     350
    AC-QKSC-2000KW-10
    10KV
     2000KW
     960
     500
     1030
    500
     350

       产品型号
     电 压
    启动功率
    W
    D
    H
    E
    F
    AC-QKSC-220KW-6
    6KV
    220KW

    760

    400
    835
    400
    320
    AC-QKSC-250KW-6
    6KV
    250KW
    760
    400
    835
    400
    320
    AC-QKSC-280KW-6
    6KV
    280KW
    760
    400
    835
    400
    320
    AC-QKSC-315KW-6
    6KV
    315KW
    780
    400
    840
    400
    320
    AC-QKSC-355KW-6
    6KV
    355KW
    780
    400
    850
    400
    320
    AC-QKSC-400KW-6
    6KV
    400KW
    780
    400
    850
    400
    320
    AC-QKSC-450KW-6
    6KV
    450KW
    820
    450
     875
    450
    350
    AC-QKSC-500KW-6
    6KV
    500KW
    820
    450
    885
    450
    350
    AC-QKSC-560KW-6
    6KV
    560KW
    820
    450
    890
    450
    350
    AC-QKSC-630KW-6
    6KV
    630KW
    865
    450
    920
    450
    350
    AC-QKSC-710KW-6
    6KV
    710KW
    865
    450
    920
    450
    350
    AC-QKSC-800KW-6
    6KV
    800KW
    865
    450
    920
    450
    350
    AC-QKSC-900KW-6
    6KV
    900KW
    865
    450
    920
    450
    350
    AC-QKSC-1000KW-6
    6KV
    1000KW
    865
    450
    920
    450
    350
    AC-QKSC-1120KW-6
    6KV
    1120KW
     895
     450
     965
    450
    350
    AC-QKSC-1250KW-6
    6KV
    1250KW
    895
     450
     980
    450
     350
    AC-QKSC-1400KW-6
    6KV
    1400KW
    900
    480
     990
    450
    350
    AC-QKSC-1600KW-6
    6KV
    1600KW
    940
    450
     1020
    500
     350
    AC-QKSC-1800KW-6
    6KV
     1800KW
     950
    450
     1020
    500
     350
    AC-QKSC-2000KW-6
    6KV
     2000KW
     960
     500
     1030
    500
     350
